Nós de esgoto

Tipo

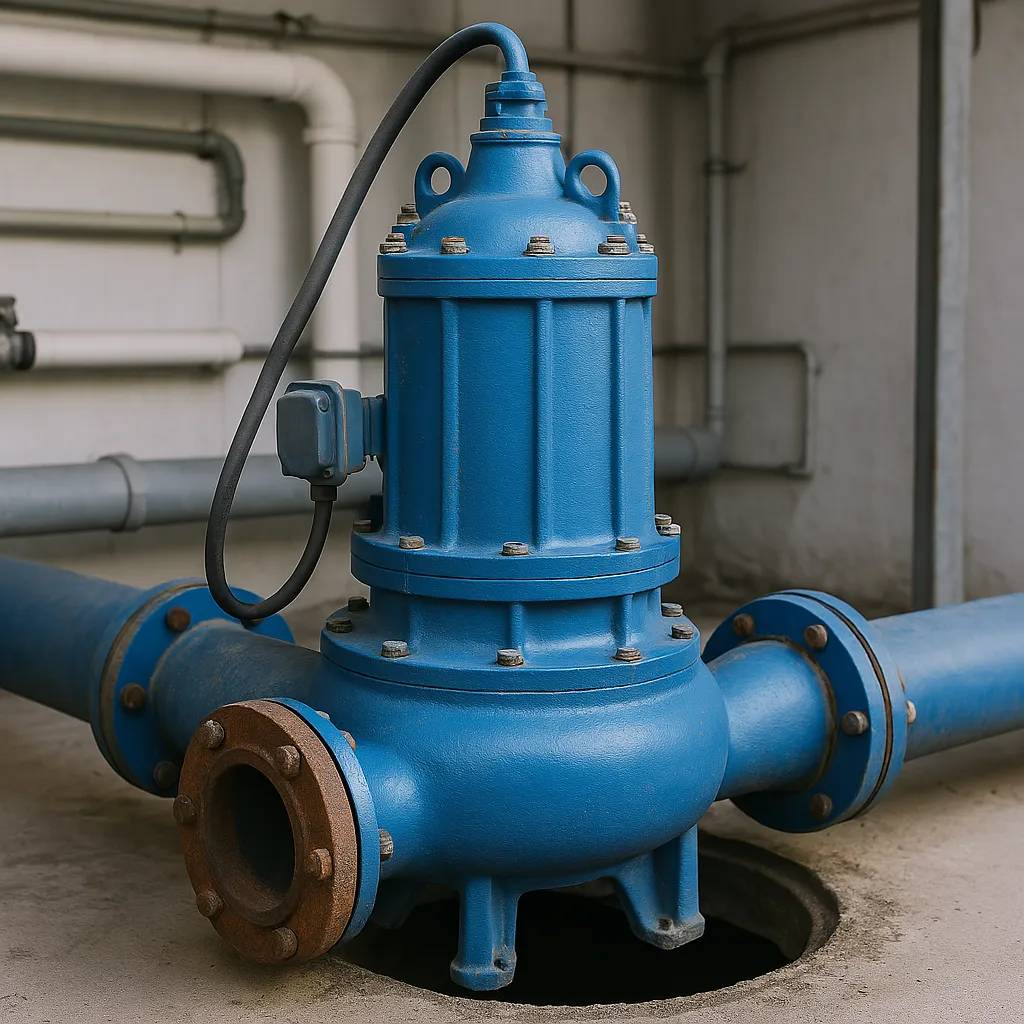

⚙️ Bomba

A bomba empurra o esgoto de um lugar para outro quando ele não pode seguir sozinho pela tubulação. Ela é usada em estações elevatórias para manter o esgoto em movimento até chegar ao tratamento. Pode ser submersa (fica dentro do líquido) ou externa.

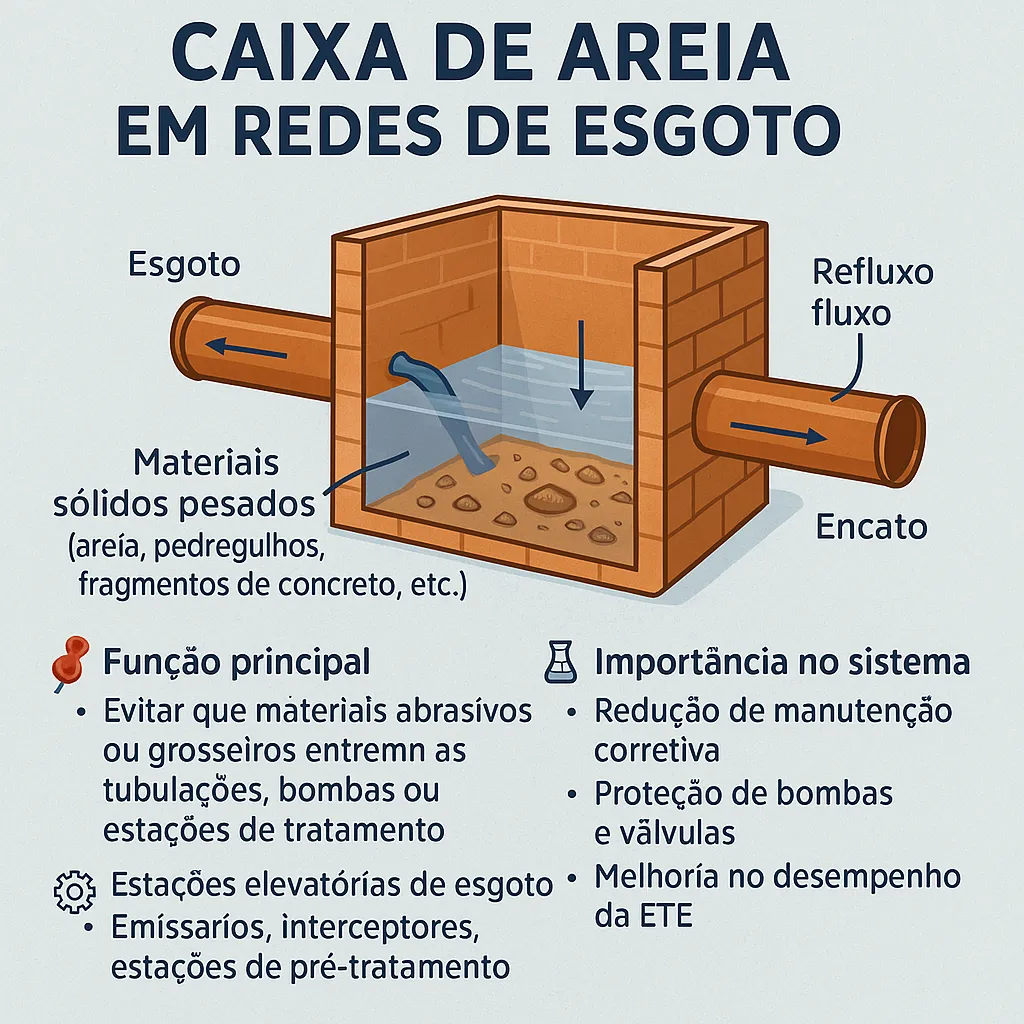

🫴 Caixa de Areia

Uma caixa de areia em redes de esgoto é um componente hidráulico utilizado para reter materiais sólidos pesados, como areia, pedregulhos, fragmentos de concreto ou outros detritos que possam causar entupimentos ou desgaste nos sistemas de esgotamento sanitário.

📌 Função Principal

Evitar que materiais abrasivos ou grosseiros entrem nas tubulações, bombas ou estações de tratamento, prolongando a vida útil desses equipamentos e facilitando a manutenção.

⚙️ Onde é Utilizada?

• Em estações elevatórias de esgoto.
• No início de emissários ou interceptores.
• Em estações de pré-tratamento (ex: na entrada de uma ETE).
• Em sistemas de drenagem urbana combinados (esgoto + águas pluviais), especialmente em locais com grande carga de sedimentos.

🧱 Como é Construída?

• É basicamente uma câmara de decantação, onde o fluxo do esgoto é reduzido ou direcionado para permitir que os materiais mais pesados se depositem no fundo.
• Pode ser feita de alvenaria, concreto ou pré-moldada.
• Em sistemas maiores, pode haver mecanismos de limpeza automática ou acesso para caminhões de hidrojato ou limpeza manual.

🧪 Importância no Sistema

• Redução de manutenção corretiva.
• Proteção de bombas e válvulas contra abrasão.
• Melhoria no desempenho da ETE, evitando sobrecarga no sistema de tratamento.

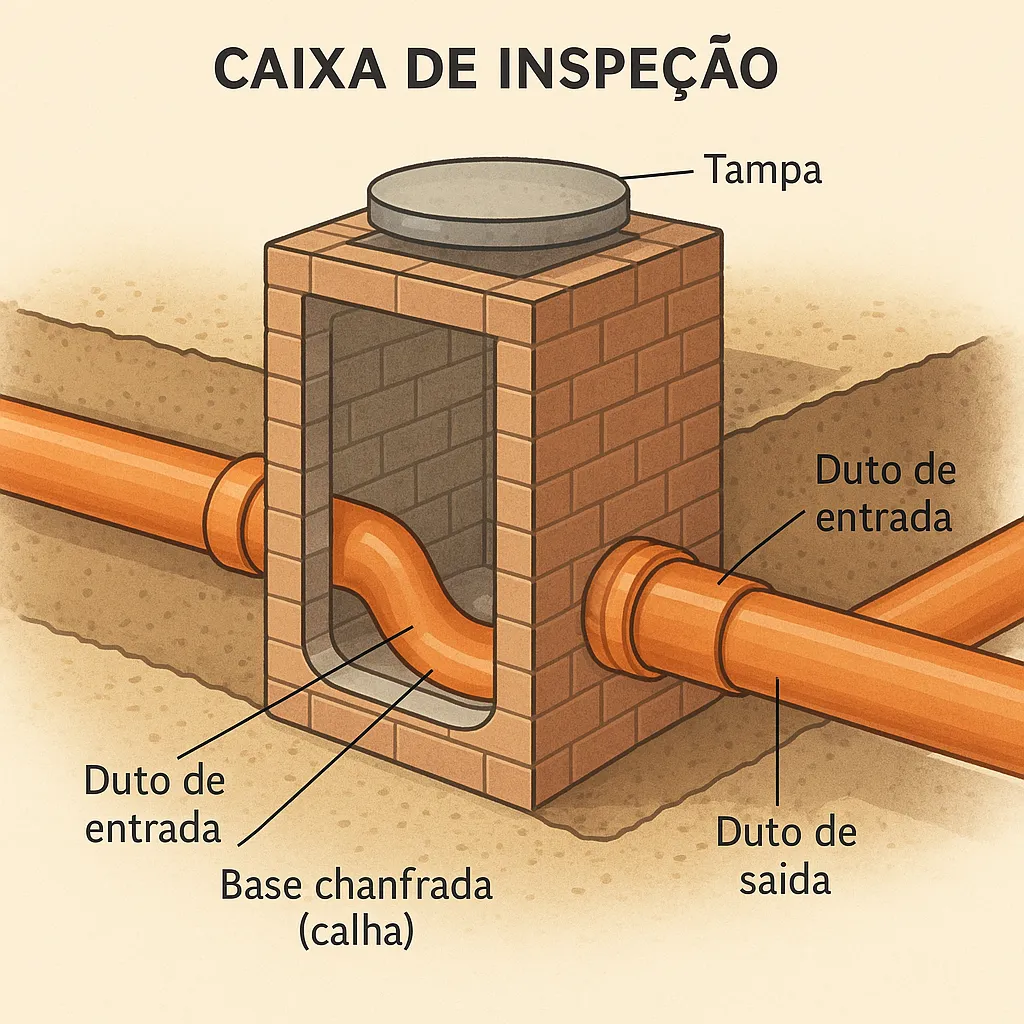

🏛️ Caixa de Inspeção

Uma caixa de inspeção (CI) é um dispositivo fundamental em redes coletoras de esgoto, utilizado para facilitar o acesso ao interior das tubulações para inspeção, desobstrução, ventilação e manutenção preventiva ou corretiva.

📌 Função da Caixa de Inspeção

• Permitir o acesso à rede de esgoto sem a necessidade de escavação.
• Servir como ponto de inspeção visual e inserção de equipamentos (ex: sondas, câmeras, hastes de desobstrução).
• Auxiliar na ventilação do sistema.
• Possibilitar a mudança de direção e de diâmetro das tubulações.
• Facilitar a conexão de diferentes ramais prediais à rede pública.

🧱 Características Construtivas

• Geralmente é feita de alvenaria revestida com argamassa, concreto pré-moldado, ou em modelos plásticos industriais (PVC, PEAD).
• Possui formato retangular ou circular, com tampa removível (metálica ou de concreto).
• Instalada em pontos estratégicos da rede, como:
  • Mudanças de direção
  • Encontros de ramais
  • Variação de declividade ou diâmetro
  • A cada 25 a 50 metros em trechos retilíneos

🧰 Componentes Típicos

• Tampa: garante segurança, vedação e acesso.
• Duto de entrada e saída: conectados com inclinação adequada.
• Base chanfrada (calha): acompanha o perfil do esgoto para facilitar o escoamento.

⚠️ Importância na Operação da Rede

• Reduz o custo e o tempo de manutenção.
• Minimiza transtornos urbanos em reparos.
• Aumenta a vida útil da rede ao permitir ações preventivas.

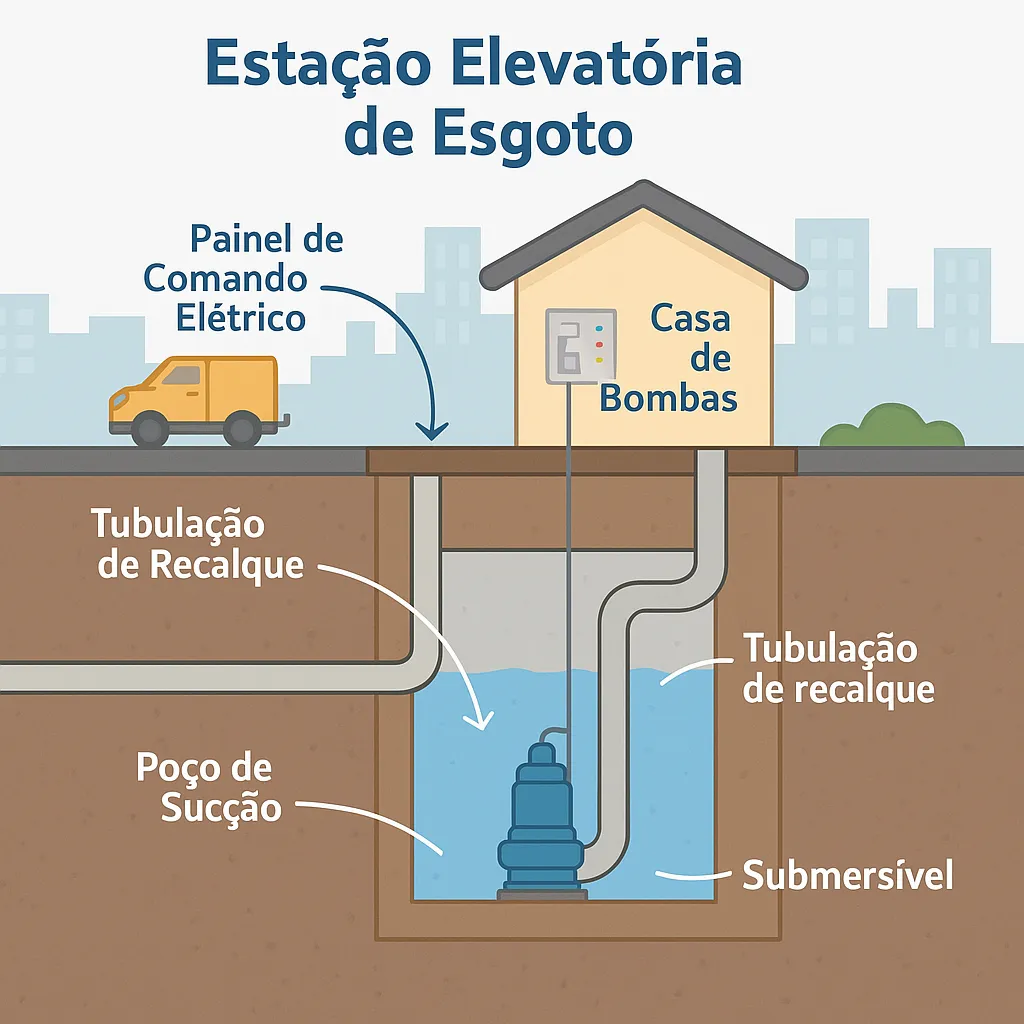

⚡ Estação Elevatória de Esgoto (EEE)

Uma Estação Elevatória de Esgoto (EEE) é uma unidade do sistema de esgotamento sanitário que recalca (bombeia) o esgoto de um ponto mais baixo para outro mais alto, quando não é possível conduzi-lo apenas por gravidade.

⚙️ Função Principal

Em terrenos com desníveis topográficos, áreas planas ou longos trechos horizontais, o esgoto não consegue escoar naturalmente por declividade. Nesses casos, a EEE entra em ação para elevar o esgoto até um ponto onde o escoamento por gravidade possa ser retomado.

🧱 Componentes Principais

1. Poço de sucção (ou poço úmido)

   • Reservatório onde o esgoto bruto é armazenado temporariamente antes de ser bombeado.

2. Bombas submersíveis ou de superfície

   • Responsáveis por impulsionar o esgoto até a próxima etapa da rede (ex: interceptores, ETEs).
   • Normalmente instaladas dentro do poço ou em uma casa de bombas anexa.

3. Painel de comando elétrico

   • Controla o funcionamento automático das bombas conforme o nível do poço.

4. Dispositivos de segurança e controle

   • Flutuadores, sensores de nível, válvulas de retenção e de alívio, sistemas de ventilação e proteção contra gases (como H₂S).

5. Tubulação de recalque

   • Tubo pressurizado que transporta o esgoto da EEE até o ponto mais alto.

📌 Localização e Aplicações Típicas

• Em bairros baixos onde não é possível instalar redes por gravidade.
• Em estações intermediárias entre bairros e a ETE.
• Próximas a corpos d’água, onde a topografia é muito plana.

⚠️ Importância Operacional

• Evita entupimentos e refluxos.
• Garante continuidade do transporte do esgoto até o tratamento.
• Reduz interferências na urbanização ao permitir maior flexibilidade no traçado das redes.

🔄 P.I. (Poço de Inspeção)

O poço de inspeção (P.I.) é uma estrutura pequena que permite olhar dentro dos canos e fazer limpezas e consertos. Ele é colocado onde os canos mudam de direção ou se encontram.

🧱 Características

• Profundidade:
  Normalmente entre 1,2 metros a 6 metros, podendo ser ainda maior em casos específicos.

• Diâmetro interno:
  Geralmente ≥ 1,0 metro, garantindo acesso humano seguro ao interior da estrutura.

• Forma construtiva:

  • Pode ser construído in loco (alvenaria revestida ou concreto moldado) ou com elementos pré-moldados (anéis de concreto).
  • Internamente possui uma calha (canaleta no fundo) que direciona o fluxo do esgoto.

• Tampa:

  • Fabricada em ferro fundido de alta resistência, geralmente do tipo classe pesada (suporta tráfego urbano).
  • Instalada no nível da via pública, com acabamento nivelado ao pavimento.

• Acessórios internos:

  • Escada metálica ou grampos fixados na parede interna para acesso do operador.
  • Pode ter platôs de descanso em estruturas muito profundas.

⚙️ Aplicações

• Manutenção da rede:
  Permite acesso direto para inspeção, desobstrução e limpeza da rede coletora de esgoto.

• Mudança de direção ou declividade:
  Usado em trechos onde há alteração no traçado da tubulação (ex: curvas, bifurcações, variações de cota).

• Interligação de trechos de rede:
  Conecta diferentes trechos de rede com diâmetros ou materiais distintos.

• Pontos de monitoramento:
  Pode ser utilizado para coleta de amostras, inserção de sondas, câmeras e sensores.

• Ventilação da rede:
  Funciona como ponto de alívio de gases (como H₂S), que se acumulam nas tubulações.

🏙️ Localização Típica

• Instalado em vias públicas, geralmente:
  • A cada 50 a 100 metros em trechos retilíneos.
  • Sempre que houver curvas, mudanças de declive ou conexões importantes.
  • No início ou fim de trechos pressurizados (recalque).

🚽 P.V. (Poço de Visita)

O poço de visita (P.V.) é maior que o P.I. e permite que pessoas entrem para verificar e consertar os canos principais do esgoto. Ele é colocado onde vários canos se juntam ou mudam de direção.

✅ Características:

• Profundidade maior: frequentemente entre 1,5 a 6 metros ou mais.
• Diâmetro interno maior, suficiente para permitir acesso de um técnico.
• Tampa pesada, normalmente de ferro fundido (classe pesada).
• Equipado com escada ou grampos metálicos para descida segura.

📌 Aplicações:

• Em redes coletoras públicas, interceptores ou emissários.
• Instalado em mudanças de direção, declividade, diâmetro ou em intervalos retilíneos da rede (ex: a cada 50 a 100 metros).
• Permite entrada de operadores e uso de equipamentos de grande porte para inspeção, desobstrução e manutenção.

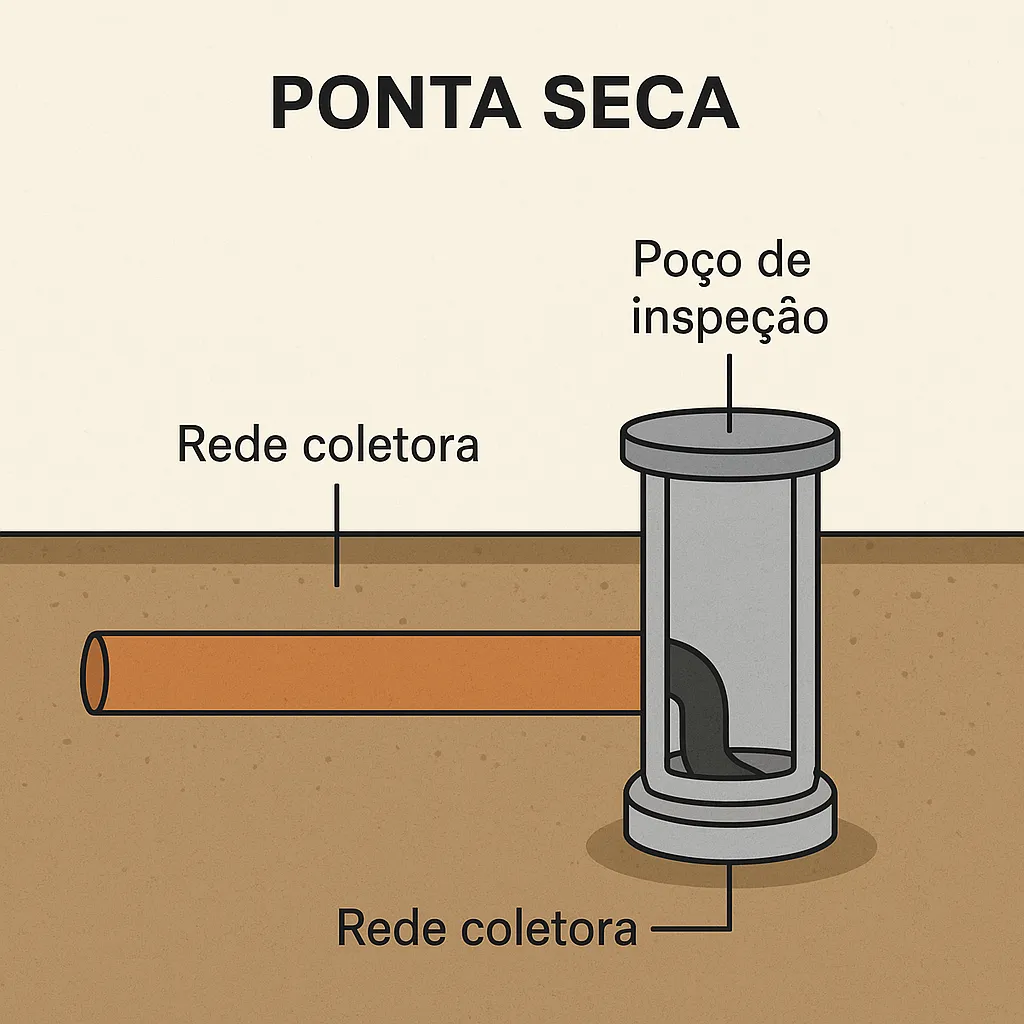

🌫️ Ponta Seca (PS)

A P.S. Ponta Seca é igual ao poço de inspeção comum, mas é colocado no fim de uma tubulação. Ele ajuda na limpeza e evita que restos de esgoto fiquem parados.

🧱 Características da Ponta Seca

• É um ramo final da rede coletora, geralmente com declividade e diâmetro iguais ao restante da tubulação.
• Termina com um Poço de Inspeção (PI) ou, em alguns casos, uma Caixa de Inspeção (CI).
• Permite acesso para inspeção, desobstrução e ventilação da rede.
• Pode conter tampões de inspeção ou dispositivos de limpeza em áreas mais simples.

🧹 Funções Operacionais Importantes

Mesmo sem esgoto fluindo continuamente, a ponta seca:

• Permite a limpeza do trecho final da rede, evitando o acúmulo de sólidos.
• Evita o empoçamento de esgoto residual, que pode causar odores, sedimentação e entupimentos.
• Atua como ponto de inspeção e ventilação, garantindo a salubridade do sistema.

📌 Quando é Utilizada

• Em áreas urbanas ainda não ocupadas ou em loteamentos planejados.
• Em projetos onde se busca evitar escavações futuras, construindo a rede com antecipação à demanda.
• Na setorização da rede, onde trechos podem ser ativados conforme o crescimento da cidade.

✅ Resumo

A ponta seca é um trecho terminal ainda inativo da rede coletora, que já conta com estrutura de inspeção (PI ou CI) no final.
Mesmo sem esgoto, deve ser mantida limpa e acessível, pois tem função importante na operação e na expansão planejada do sistema de esgotamento sanitário.

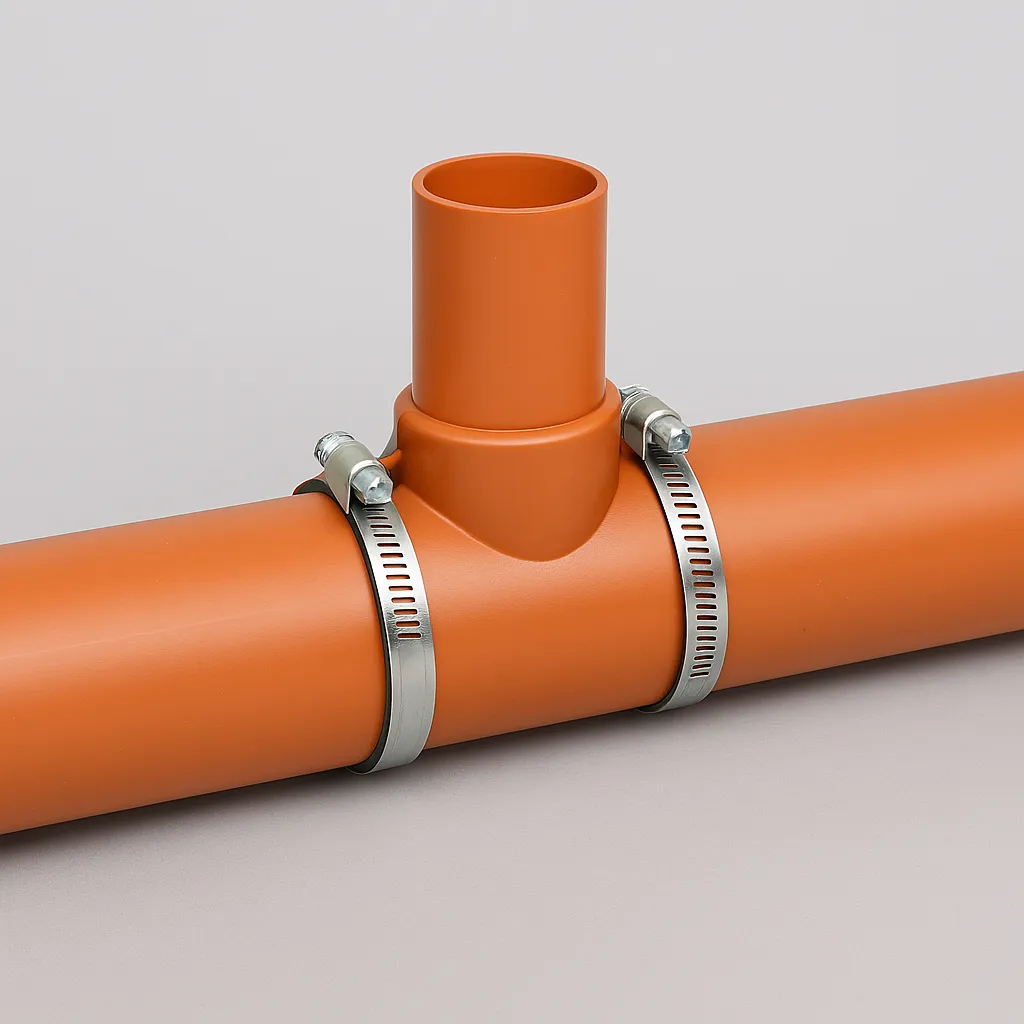

🐟 Selim

O selim é um conector ou adaptador utilizado para fazer a ligação de um ramal predial (ou secundário) diretamente na tubulação principal da rede coletora, sem necessidade de substituir um trecho do tubo existente.

É uma solução prática, rápida e econômica, muito usada em obras de manutenção ou ampliações, especialmente quando a conexão precisa ser feita em redes já instaladas.

🔧 O que é um Selim?

• É um encaixe ou adaptador que se fixa na parte superior ou lateral de uma tubulação existente.
• Possui um bocal com anel de vedação, onde se conecta o novo tubo do ramal.
• Pode ser feito de PVC, PEAD ou ferro fundido, dependendo do tipo de rede.

📌 Para que Serve o Selim

• Conectar novos ramais prediais à rede coletora principal sem quebrar grandes trechos.
• Evitar substituições de tubos inteiros, reduzindo tempo e custo da intervenção.
• Manter a vedação e estanqueidade da rede de esgoto.
• Garantir a inserção com declividade adequada (normalmente 45° ou 90°).

🧱 Como é Instalado

1. É feita uma perfuração controlada na tubulação existente (rede coletora).
2. O selim é fixado com abraçadeiras, cola ou vedação mecânica.
3. O ramal predial é conectado ao bocal do selim com anel de borracha ou junta elástica.

🧰 Aplicações Comuns

• Em ligações novas em áreas já urbanizadas.
• Em manutenções corretivas, quando é necessário refazer um ramal sem substituir a rede.
• Na regularização de ligações clandestinas.
• Quando se deseja minimizar escavações e impactos no pavimento urbano.

⚠️ Cuidados Importantes

• A perfuração deve ser bem alinhada para evitar vazamentos e garantir o fluxo adequado.
• A instalação deve respeitar a declividade mínima do ramal (geralmente ≥ 1%).
• Deve ser evitado em locais de alta pressão interna ou risco de afundamento do tubo.

♻️ Válvula de Retenção

A válvula de retenção de esgoto é um dispositivo hidráulico que permite a passagem do esgoto em apenas uma direção e impede o retorno (refluxo) do fluido pela tubulação.
Ela é fundamental para proteger imóveis e instalações contra o retorno de esgoto, especialmente em situações de sobrecarga ou entupimentos na rede.

🔧 Como Funciona

• A válvula abre automaticamente quando o esgoto flui na direção correta.
• Se houver refluxo (pressão contrária), a válvula se fecha automaticamente, impedindo que o esgoto retorne.
• Isso ocorre por meio de uma tampa, portinhola, esfera ou diafragma, dependendo do modelo.

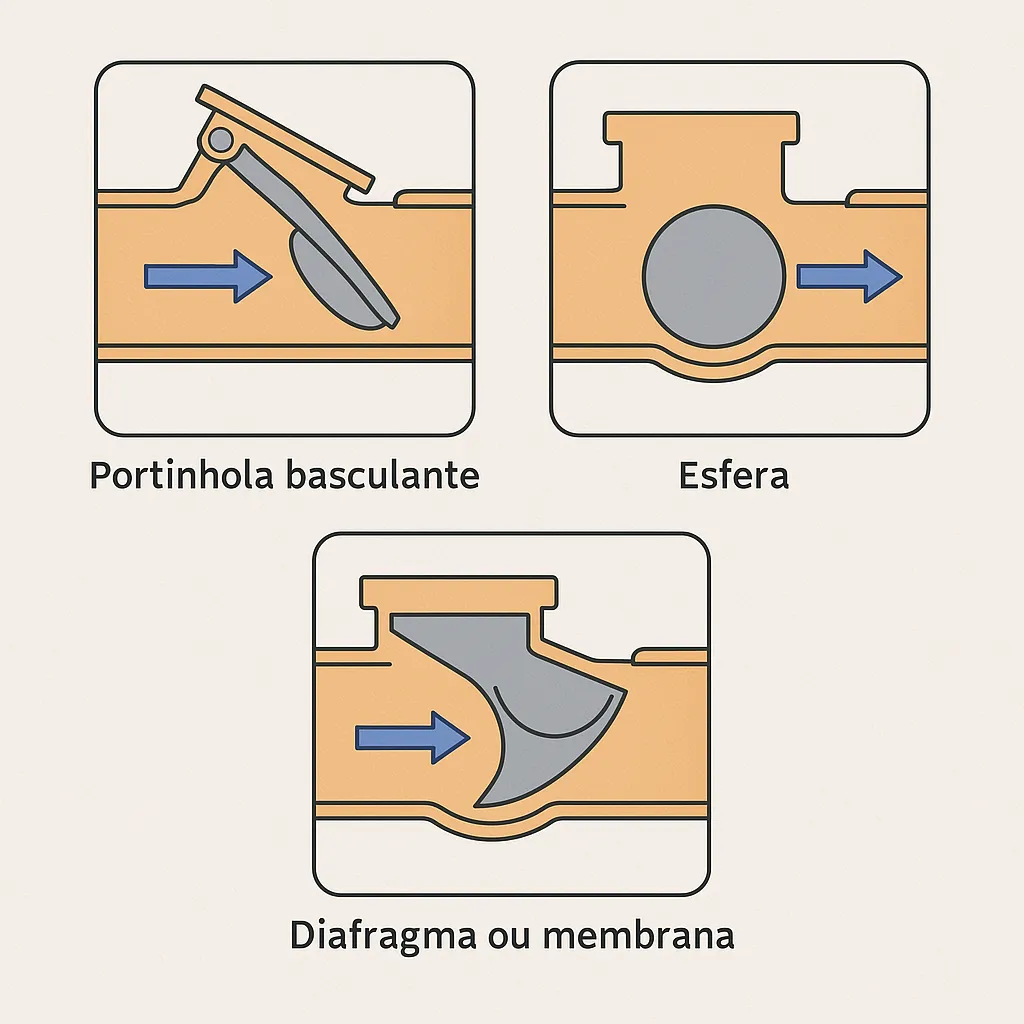

🧱 Tipos Comuns

1. Portinhola basculante (flap)

   • Usada em tubulações horizontais.
   • Simples, com tampa que abre com o fluxo e fecha com o retorno.

2. Esfera (válvula bola)

   • Uma esfera móvel que se desloca com o fluxo e veda quando há refluxo.

3. Diafragma ou membrana

   • Flexível e muito usada em sistemas compactos e residenciais.

📌 Onde é Utilizada

• Em ligações prediais, para evitar que o esgoto da rua volte para dentro dos imóveis.
• Em estações elevatórias, nas linhas de recalque, evitando retorno do esgoto bombeado.
• Em redes mistas (esgoto + drenagem) ou em áreas sujeitas a alagamentos.
• Após bombas de recalque, para manter a coluna de líquido pressurizada.

⚠️ Por que é Importante

• Evita alagamentos internos com esgoto bruto.
• Protege bombas, instalações sanitárias e ambientes internos.
• Aumenta a segurança e a confiabilidade do sistema de esgoto.

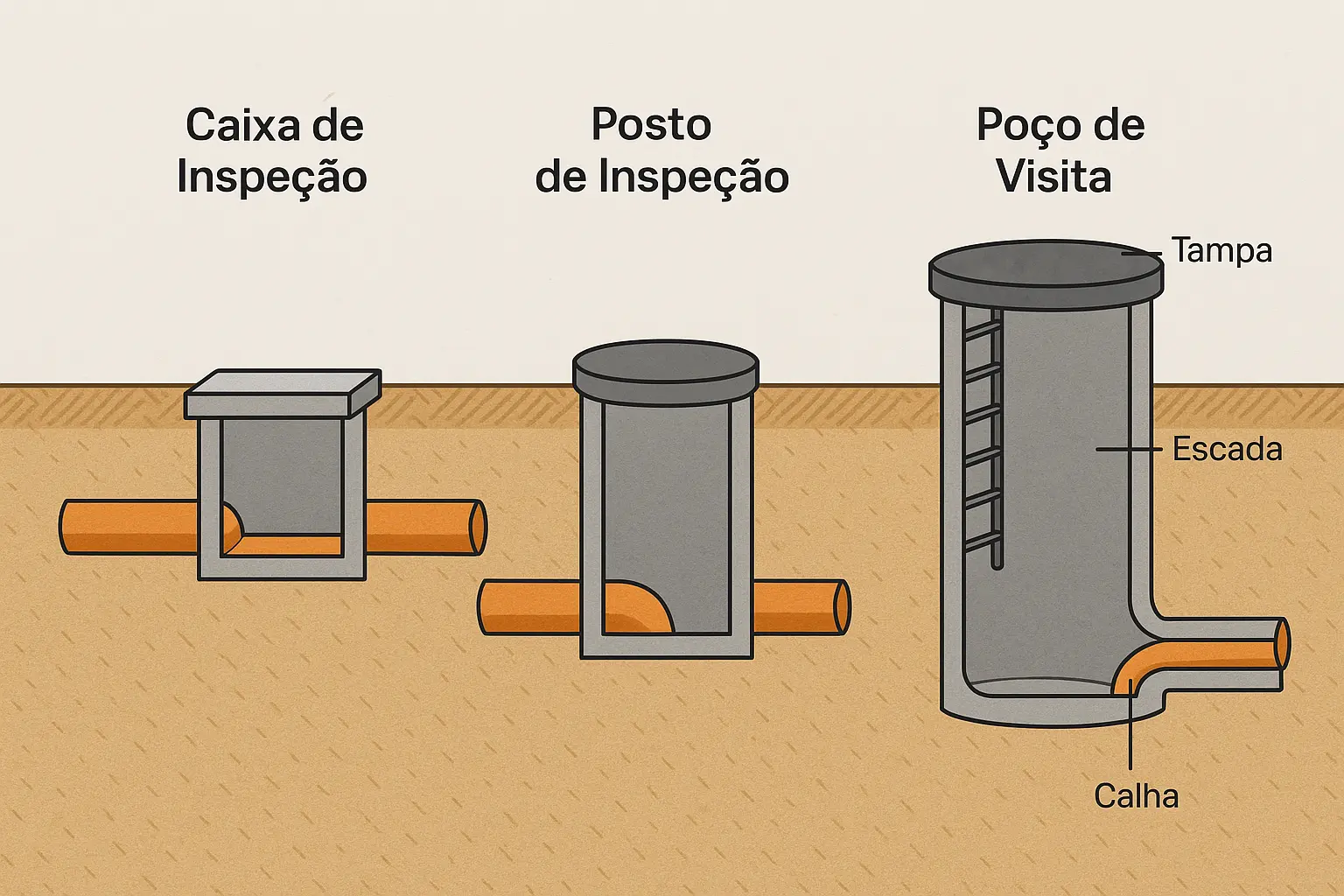

Diferença entre Caixa de Inspeção (CI), Poço de Inspeção (PI) e Poço de Visita (PV)

A diferença entre uma Caixa de Inspeção (CI) e um Poço de Visita (PV) em redes de esgoto está principalmente no seu tamanho, profundidade, função e local de aplicação. Ambos são componentes fundamentais para inspeção e manutenção da rede, mas têm usos distintos.

• CI: uso em residências, rasa, inspeção superficial.
• PI: intermediário, usado onde o CI não é suficiente, mas o PV é desnecessário.
• PV: estrutura completa para inspeção e manutenção em redes profundas.

Obs: Poço de inspeção e poço de visita são a mesma coisa, com mesma finalidade. Poço de visita permite acesso físico para manutenção e limpeza, enquanto poço de inspeção é focado em monitoramento e inspeção visual. Ambos são instalados em pontos estratégicos da rede de esgoto e, na prática, podem ser a mesma estrutura, cumprindo funções complementares.

🧠 Resumo da Diferença

Estado

❓ Desconhecido

Não há informações do estado do nó.

• ❓ Sem dados – Não se sabe se está em operação ou não.
• 🔍 Precisa de levantamento – Requer inspeção para ser identificado.

✅ Ativo

Quando está em pleno funcionamento, integrado ao sistema de esgotamento sanitário e operando conforme o planejado.

• ✅ Funcionando – Está em pleno uso.
• 💧 Integrado ao sistema – Faz parte da rede de esgoto ativa.
• 🛠️ Manutenção periódica – Requer cuidados para evitar problemas.
• 🚰 Transporte eficiente – Recebe e transporta esgoto sem falhas.

🚫 Inativo

Quando não está em operação, seja por desativação temporária ou permanente.

• 🚫 Fora de operação – Não está funcionando no momento.
• ⏸️ Temporariamente desligado – Pode voltar a ser usado no futuro.
• 🗑️ Abandonado – Pode estar permanentemente fora de uso.
• ⚠️ Risco ambiental – Pode causar problemas se não for removido.

📜 Projetado

Quando está em fase de planejamento, com projetos técnicos e estudos de viabilidade concluídos, mas ainda não foi construído ou implementado.

• 📜 Em projeto – Existe apenas no papel ou em planos.
• 🛠️ A ser implantado – Será construído no futuro.
• 📏 Especificações definidas – Detalhes como localização e função já estão planejados.
• 🏙️ Expansão urbana – Planejado para atender futuras demandas.
